7. DELL 服务器操作手册

Note

在公司有机会在Dell服务器上部署OS多次，现在把相关问题和知识点记录下来，作为参考。

7.1. raid 基础知识

7.1.2. raid 关键技术

RAID中有三项关键技术：分条、镜像和奇偶校验

../_images/raid_stripe.png
../_images/raid_img.png
../_images/raid_check.png
../_images/raid_data_restore.png

7.1.3. raid 常用级别

一共有0~6一共7种，这其中RAID0、RAID1、RAID5和RAID6比较常用。

../_images/raid_level.png

raid 常用级别

RAID0

如果你有n块磁盘，原来只能同时写一块磁盘，写满了再下一块，做了RAID 0之后， n块可以同时写，速度提升很快，但由于没有备份，可靠性很差。n最少为2(自备注：在实践中，一块 硬盘也可以制作raid0)。

../_images/raid0.png
RAID1

正因为RAID 0太不可靠，所以衍生出了RAID 1。如果你有n块磁盘，把其中n/2 块磁盘作为镜像磁盘，在往其中一块磁盘写入数据时，也同时往另一块写数据。 坏了其中一块时，镜像磁盘自动顶上，可靠性最佳，但空间利用率太低。n最少为2。

../_images/raid1.png

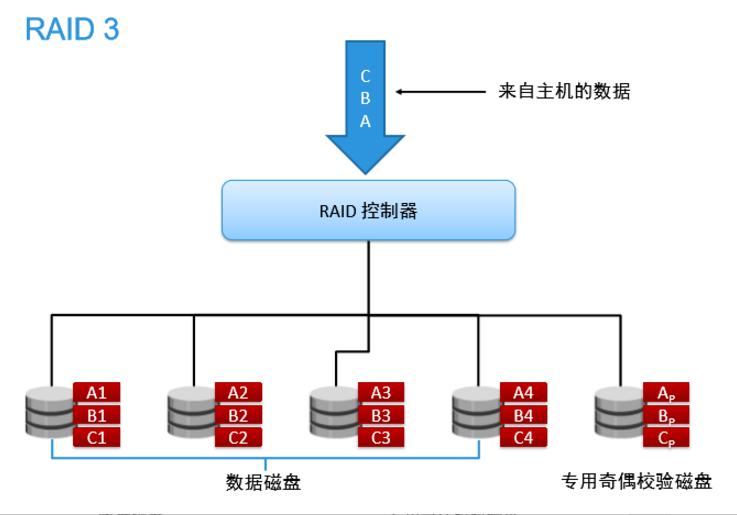

RAID3

为了说明白RAID 5，先说RAID 3.RAID 3是若你有n块盘，其中1块盘作为校 验盘，剩余n-1块盘相当于作RAID 0同时读写，当其中一块盘坏掉时， 可以通过校验码还原出坏掉盘的原始数据。这个校验方式比较特别，奇偶检验， 1 XOR 0 XOR 1=0，0 XOR 1 XOR 0=1，最后的数据时校验数据， 当中间缺了一个数据时，可以通过其他盘的数据和校验数据推算出来。 但是这有个问题，由于n-1块盘做了RAID 0，每一次读写都要牵动所有盘来为它服务， 而且万一校验盘坏掉就完蛋了。最多允许坏一块盘。n最少为3.

../_images/raid3.png
RAID5

在RAID 3的基础上有所区别，同样是相当于是1块盘的大小作为校验盘，n-1 块盘的大小作为数据盘，但校验码分布在各个磁盘中，不是单独的一块磁盘， 也就是分布式校验盘，这样做好处多多。最多坏一块盘。n最少为3.

../_images/raid5.png

7.1.4. raid 比较

raid 级别比较汇总

../_images/raid_cmp1.jpg
../_images/raid_cmp2.png
级别 最少磁盘 冗余磁盘 磁盘利用率 读取性能 写入性能 可靠性
raid0 1 0颗 100% 高 最高 无
raid1 2 n/2颗 50% 最高 最差 最高
raid3 3 1颗 (n-1)/n 良好 一般 支持单硬盘故障
raid5 3 1颗 (n-1)/n 良好 一般 支持单硬盘故障

有关更多信息，可以参考：

[1]http://www.linuxidc.com/Linux/2015-08/122191.htm
[2]https://www.zhihu.com/question/20131784

7.2. 磁盘与raid管理

7.2.1. 硬盘状态

在安装系统之前，我们首先需要进行raid配置。raid配置涉及到硬盘的一些状态，主要包括如下几种：

failed

硬盘状态错误，此时需要重启服务器，让系统对raid卡进行自检管理，一般重启后failed状态的硬盘会变成ready；

foreign

此时需要执行clear foreign disk。清除完成后，一般硬盘状态会变成ready;

ready

硬盘状态正常。此时需要通过新建virtual disk，硬盘才可以使用；

online

进行raid配置后正常的硬盘状态，此时硬盘可以被操作系统识别，或者进行系统安装等；

rebuilding

在一次操作中，发现进入bios查看硬盘状态时，其中一块硬盘状态变成 rebuilding。 后来经咨询Dell技术支持工程师。发现由于raid具有数据镜像和数据校验机制，这个状态表示 该硬盘在重建恢复数据。

../_images/raid_rebuild.png

硬盘重建恢复数据

另外，在硬盘rebuilding时，硬盘所在的raid状态会提示为degraded，这是由于该raid某一块 硬盘由于故障，正在进行重建恢复数据，数据raid级别会降级。当故障硬盘数据恢复后，raid 状态会变成ready。

../_images/raid_degraded.png

raid重建故障恢复时级别降级

7.2.2. raid 配置

一般进行raid配置前(create new virtual disk), 需要清除之前的raid配置信息。

Important

清除之前已有raid配置信息，并不会清除磁盘里面的用户数据。我们可以在原有的硬盘上， 创建同样的raid配置信息，来恢复硬盘数据。(来自于dell官网)

../_images/clear_raid_config.png

清除raid配置信息，该步骤不会清除硬盘数据

清除原有raid配置信息后，可以创建同样的磁盘阵列。只要没有做初始化，用户数据是存在的。 例如，服务器原先安装的Ubuntu操作系统还保存在硬盘上，马上我们就可以重启服务器，进入操作系统。

7.2.3. raid初始化

如果我们创建RAID阵列的目的是新部署一台服务器，我们建议所有新创建的RAID 阵列都应该做初始化操作。对raid执行初始化操作可以认为是普通硬盘的格式化操作， raid硬盘上原有的用户数据将被清除。

Note

对于Dell服务器而言，raid阵列建好后，可以执行完全初始化(start init)和快速初始化(fast init)。 完全初始化比较慢，一般1T的硬盘完全初始化需要1个半小时。执行快速初始化既可！

../_images/raid_init.png

raid阵列初始化操作，该步骤会清除硬盘所有用户数据。

7.3. Life Controller

有时我们无法成功安装OS，这时可以通过生命控制器进行安装。life controller具有很多功能， 可以进行系统部署，raid 制作，硬件检测，系统日志等诸多操作。

../_images/life_controller.png

生命周期控制器

Tip

通过生命周期控制器部署系统，需要注意如下事项(Dell售后技术支持提供)：

  • boot mode只能选择bios，不能选UEFI；
  • 只支持通过USB光驱进行系统安装，不支持U盘安装；
  • 通过该方式部署，最好事先和服务器厂商确认所支持的操作系统。例如：dell h730 mini 型号设备所支持的ubuntu系列仅仅为ubuntu-14.04.1;

Error

假如系统重启后Life Controller不可用，如提示Life Controller update required等。 这时可以尝试按住开机按钮旁边的i键20秒，然后<ctrl + alt + del>重启机器，一般就可以使用F10进入 Life Controller了。(Dell 技术支持提供，亲测有效。)

7.4. Boot Mode

Dell系列服务器支持bios 和 UEFI启动模式。关于这两种启动模式的更多细节，可以自己网上 搜索相关材料。

../_images/boot_mode.png

Boot Mode，在system bios里设置。

Note

特别需要注意的是，假如设置boot mode为UEFI，这时系统启动后，将跳过 raid自检，所以启动速度比较快。但是，这种方式也会造成用户无法通过 <ctrl + R>进入Bios Configuration Utility。也就无法执行raid初始化 等操作。
